| 产品简介:
功能与特点： 延续，传承 高标准的三相相位表
干电池供电，SD卡移动存储数据，在线趋势记录功能
◆测量1～3相交流电压、电流、相位、频率、功率等多种电参数；
◆大屏幕单色低功耗液晶，显示向量图；
◆在线三相电参数趋势记录功能；
◆小电流5 mA测量相位；
◆3节5号干电池供电，可连续工作长达20小时；
◆精度优于0.5；
◆SD卡移动存储数据；
◆新设计，一体化手持式结构，方便现场使用。
一、概述

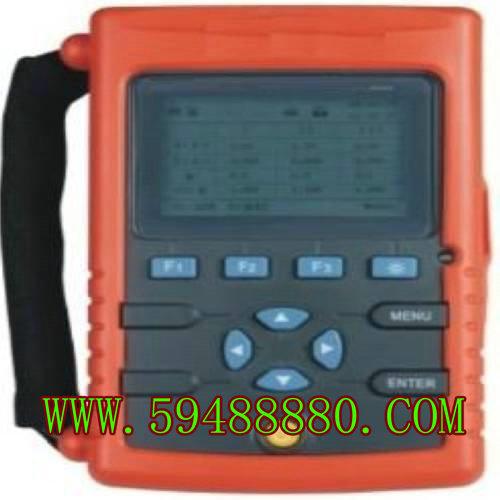

DSN/APWR-31B是一款新设计的电力计——多功能伏安相位仪，主于电力继电保护和营销计量进行二次回路的带负荷测试和接线检查。
DSN/APWR-31B以*zui高、的A-300仪器为蓝本，继承了其的稳定性、性，通过了多项严酷测试。
DSN/APWR-31B*改善了A-300体积大、外观质朴的不足，采用干电池供电，低功耗设计，外观时尚，体积小，重量轻。
DSN/APWR-31B增加了新的功能：SD卡数据存储，PC分析软件，测量现场长期在线趋势记录。
同A-300一样，DSN/APWR31B将再次潮流。
二、特点
本仪器除了能测量基本的电参数瞬时值外，还可实现在线记录。长期测试的数据能存储在SD卡上，通过读卡器将拷贝到PC机上保存。
◆设计：标准IEC61010。
◆接线方式：仪器可完成单相2线（1路），3相3线，3相4线的种测试。
◆瞬时值测量：电压（rms），电流（rms），相位（U-U/U-I/I-I），有功功率/功功率/视在功率，频率，功率因数，中性线电流（3相4线）。
◆趋势记录：可以将本仪器挂在现场进行长时间在线记录。设置门限值、起止时间等，记录电压、电流、相位、功率、频率等的长期趋势和越限事件。
◆测试数据保存：每次按SAVE SCREEN键时，瞬时值被保存。此外，也可保存周期单位中的zui大、zui小、平均值。仪器有内存和SD卡两种存储介质。
◆2种电源方式：使用3节5号干电池和交流电源供电。交流电源中断时，自动切换到干电池上。
◆240×160大屏幕单色低功耗液晶。
三、基本功能 | 安 相位 | 伏安测量 | 显示路实测瞬时值。 | | 相位测量 | 显示为相位及功率因数瞬时值。 | | 频率测量 | 显示电压频率实测瞬时值。如电压，则显示电流频率实测瞬时值。 | | 功率测量 | 根据电压、电流、功率因数瞬时值计算并显示有功、功、视在功率。 | | 中性线电流 | 根据电压、电流、功率因数瞬时值计算并显示中性线电流幅值及相位。 | | 向量图 | 根据实测瞬时值绘制向量图并显示。同时向量图能够根据设置的正负序、零度位置绘图。 | | 趋势记录 | 可以将本仪器挂在现场进行长时间在线记录。根据设置的门限值、起止时间、测量间隔等，记录电压、电流、相位、功率、频率等的长期趋势和越限事件，并以文件形式保存。并可实时绘制趋势图，计算并显示zui大、zui小值及平均值。 | | 存储 | 测试数据保存 | 可将测量、趋势记录数据以文件形式保存到SD卡中。 | | SD卡存储 | 可自动识别128M--2G SD卡；支持热插拔；采用FAT16或FAT32文件系统；可对SD卡进行格式化。 | | 历史数据查看 | 可对存储的伏安相位数据、趋势记录数据进行查看、删除操作。 | | 电源 | 供电方式 | 使用3节5号电池，同时可使用外接AC供电。使用电池供电时zui大连续使用时间不小于20h。显示供电状态，使用电池时，显示电池电量。 | | 节电 | 实现在3--5秒操作时自动关闭背光；超过1分钟操作时自动关机；趋势记录时可关闭屏幕，不可自动关机。使用干电池时，如果电池电量小于值（如小于20%）则提示用户。可对关闭背光机自动关机时间进行设置。 | | 设置 | a）向量图绘制设置；b）趋势记录门限值及测量间隔时间设置；c）节电，设置自动关闭背光、电源的时间，及是否采用自动节电；d）设置接线方式； e）设置蜂鸣器按键按下是否发声，趋势记录完成时是否提示等。 | 四、PC软件功能 | SD卡数据读取 | 可导入SD卡中存储的测量、趋势分析数据；并存入数据库中；可根据设置选择读取SD数据后是否删除存储在SD卡上的数据。 | | 历史数据操作 | 可对数据库中存储的数据进行查看、删除、报表打印、报表导出为Word文档等操作。 | | 绘制向量图 | 可打开历史数据，也可输入相参数来绘制向量图；根据设置的向量颜色、正负序、零度位置绘制历史数据向量图；可生成报表，实现打印预览、报表打印、报表导出为Word功能。 | | 趋势图绘制 | 以时间为X轴，幅值为Y轴，根据设置的上下门限值（也可选择使用仪表中设置的上下门限值）、趋势图参数颜色，绘制整个趋势记录数据中参数的趋势曲线，同时统计zui大、zui小值及平均值，异常值出现次数、异常值发生概率，并在界面上显示；可将趋势图放大以便查看；也可对某一趋势记录数据的其中一段进行分析。X、Y轴应添加刻度；以直线或虚线绘制上下门限值，超出门限值的部分应以不同的颜色绘制。可生成报表，实现打印预览、报表打印、报表导出为Word功能。 | | 打印及打印预览 | 可根据设置选择打印时是否添加图形，及打印时图形的颜色（彩色或黑白）进行打印；并具有打印预览功能。 | | 设置 | a）向量图绘制设置；b）趋势记录门限值及测量间隔时间设置（可选择使用仪表的设置）；c）设置打印时是否添加图形（趋势图）、图形以彩色或单色打印。 | | 使用帮助 | 软件使用说明 | 五、规格
1、瞬时值测量和计算
◆电压
测量范围：5V～500V；
分辨率：0.01v；
量程：自动量程；
度：0.5%读数±5个字。
◆电流
标配电流钳：5mA～10A；
小电流钳：1mA～5A；
大电流钳：1A～100A；
zui小分辨率：0.001A；
度：0.5%读数±5个字。
◆频率
测量范围：45～65Hz；
分辨率：0.01Hz。
度：0.1Hz。
◆相位
测量范围:：0～359.9°；
分辨率：0.1°；
度：±2°。
◆有功、功、视在功率
测量范围：由电压、电流及功率因数决定；
精度：0.5%读数；
◆功率因数
计算方法：1P2W，PF=|P/S|；1P3W，PFi=|Pi/Si|（i=1,2），PF=|P/S|；
3P3W，PFi=|Pi/Si|（i=1,2），PF=|P/S|；3P4W，PFi=|Pi/Si|（i=1,2，3），PF=|P/S|。
◆中性线电流
仅在三相四线时出现。In=I1cosφ1×I2cosφ2×I3cosφ3，其中φ1、φ2、φ3分别代表3相功率角。
2、在线记录
◆门限值设定
设置项目：U、I、Φ、P、Q、S、F。
设置类型：上限，下限。
◆测试周期间隔
1/5/15/30秒，1/5/15/20/30分，1/3/6小时。
◆测试起止时间
年：00～99；月：01～12；日：01～31；
时：00～23；分：00～59；秒：00～59。
3、交流电源：100～240V，交流适配器输入。
4、直流电源
电池种类：碱性，LR6；
额定电压：4.5v（1.5×3）；
续航能力：不开背光连续工作20小时以上；
5、显示刷新率：小于1秒。
6、规格：IEC61010-1，IEC61010-31。
六、出厂配置
1、标准配置
◆DSN/APWR31B主机1台
◆PC软件光盘1张
◆10A电流钳3把
◆电压测试线4条
◆电压鳄鱼夹4只
◆交流电源适配器1只
◆电源线1条
◆SD卡1只（1G容量）
◆使用说明书1本
◆合格证1份
◆便携包1个
2、选加配置
◆1mA～5A高灵敏度电流钳3把
◆1A～100A大电流钳3把
|
