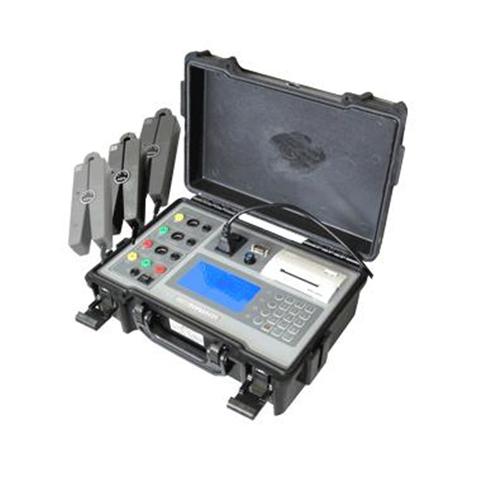

| 产品简介 本产品适用于检测低压电能计量装置的测试。同时适用于电能表现场校验仪的相关要求。产品设行生产参照标准对应并标准的相关要求。 电能计量装置测试功能特点有:可通过配接的大电流钳表直接测量低压电能计量装置的总体误差；可测量电能表的基本误差；可测量电能计量装置CT变比；可检测二次回路2～21次谐波；可检测二次回路接线错误；可检测三相三线、三相四线系统电流、电压、相位、频率、功率（有功、功、视在）、功率因数、向量关系图等。 主要优点
1、 仪器采用缘抗震外壳、体积小、重量轻、便于现场携带。
2、电流输入具有直接输入和钳口输入二种方式,采用钳口输入方式时，5A电流钳精度为0.1，1000A电流钳精度为0.2。
3、电压采样采用高阻抗（≥20 kΩ）表面缘设计的线夹联接TV二次电压或低压线排。
4、仪器除测量端供电外，还备有220V辅助电源。方便多种场合下使用。
5、具有标准数据接口，能满足与营销信息系统通讯需要。
6、种参数信息采用大屏幕LCD显示。显示屏和接线座、插口、键盘为一整体式，便于现场携带和操作。
7、 配备扣式光电采样器、脉冲线夹等相关附件。脉冲接口可采样电子式电能表LED脉冲、有源、源光耦输出脉冲。有源高频脉冲输出接口。脉冲输入和输出接口采用标准信号接口（配示波器探头信号线）。 主要指标
1、标准的电量值
参比电压 ： 3×57.7～380（V），zui大值为相应参比电压的2倍。
参比电流 ：直接输入1A、5A，钳口输入5A、1000A。
参比工作频率:50Hz。
2、工作气候条件
温度：（-20～65）℃；相对湿度：≤95%。
3、功率消耗
每一电压回路功耗小于0.2VA; 电流回路功耗小于0.1 VA。
整机工作电源功耗小于10W。
4、准确度
电量测量：准确度等为0.1，0.2（钳口）。
电量测量误差的显示位数为：* *.* * * *
标准偏差：有功电能测量 ≤ 0.01 %（直接）、0.02 %（钳口）。
5、电能常数
1A 量限：高频脉冲输出: 3600000 imp/kWh
5A 量限：高频脉冲输出: 720000 imp/kWh
6、性（MTBF）
在正常工作条件下，平均故障工作时间不小于10000h。
7、重量的体积：4.2kg （长）390mm×200mm（宽）×l70mm（高） 主要功能描述
测量功能
1、工频参数测量功能
a） 电压（ Uab、Ucb、Uca）或（ Ua0、Ub0、Uc0）；
b） 电流（Ia、Ic）或（Ia、Ib 、Ic）；
c） 功率值（P1、P2、PΣ、Q1、Q2、QΣ）或（P1、P2、P3 、PΣ、Q1、Q2、Q3 、QΣ）；
d） 组测量元件相角值（φ1、φ2或φ1、φ2、φ3），相角以相应的电压（Uab、Ucb或Ua0、Ub0、Uc0）为参考点；
e） 频率（f）。
f） 功率因数（COSθ、sinθ）
2、电能表接线的判别功能
在相电流不小于5%Ib，功率因数大于0.5的情况下，能自动判别组测量元件的接线。
如：Uab（Ia）- Ucb（-Ic）或Ua（Ia）、 Ub（Ic）、c（-Ib）。
通讯功能
校准装置在通讯方面应具备如下功能：
a） 数据通讯应设置通讯密码。
b） 能存储100户检测数据，并可于网上上传或下载。
谐波测试分析功能
a） 谐波测量范围：2～21次；（选配功能）
b） 显示电压和电流回路和次分量的波形。
c） 显示电压和电流回路次谐波分量值。
接线显示
显示有功和功电能表的六角相量图。
|
